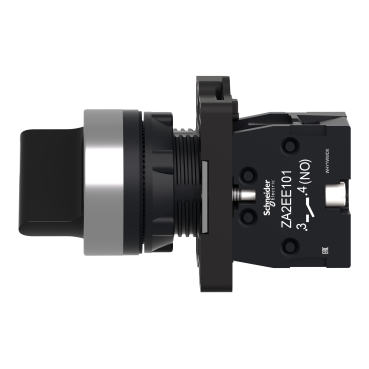

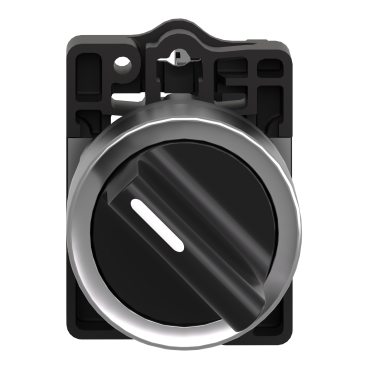

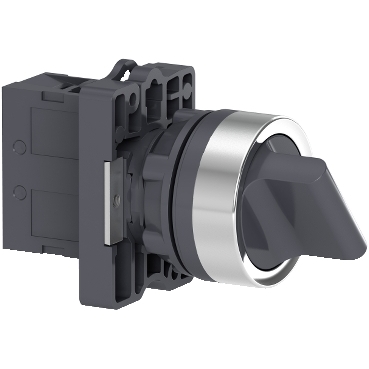

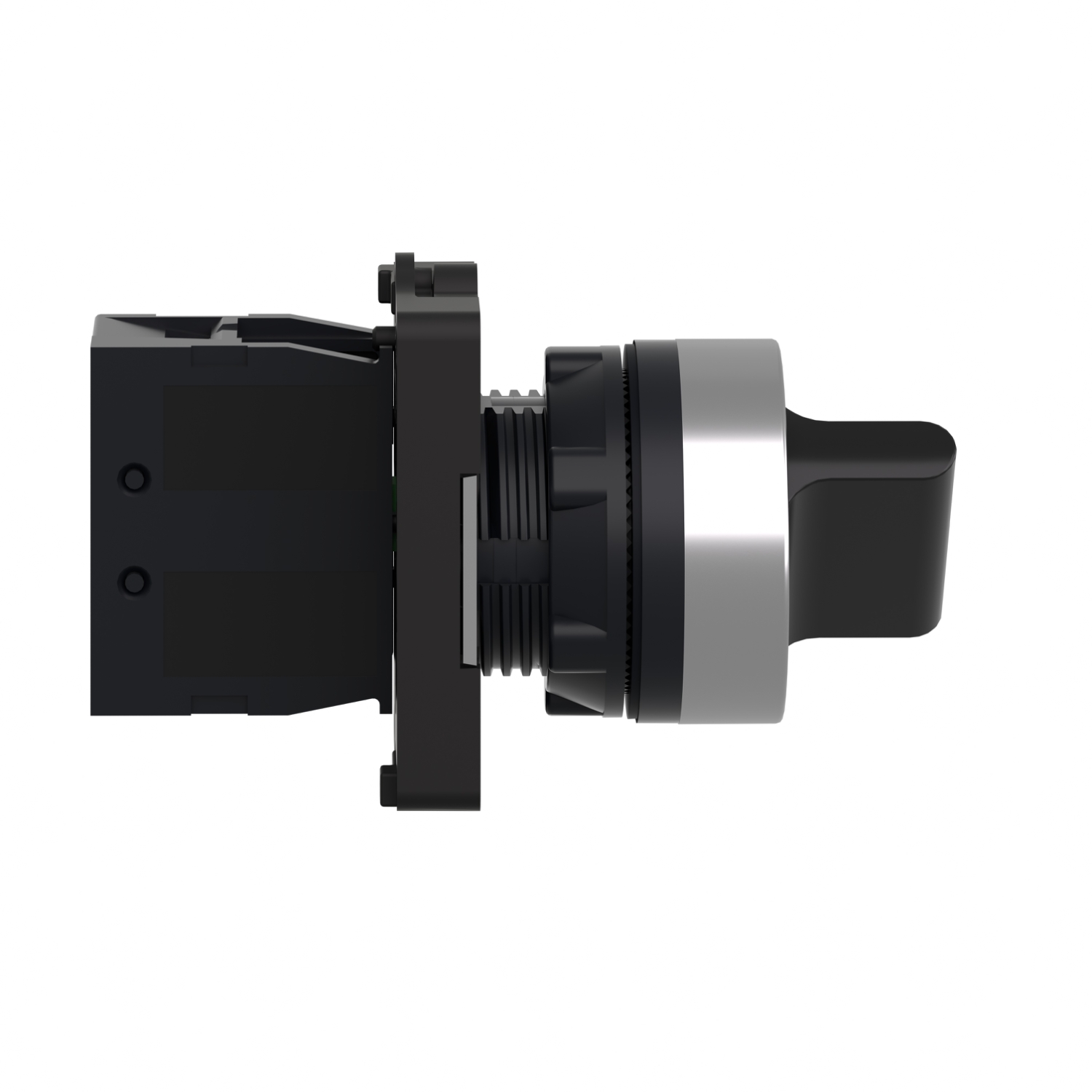

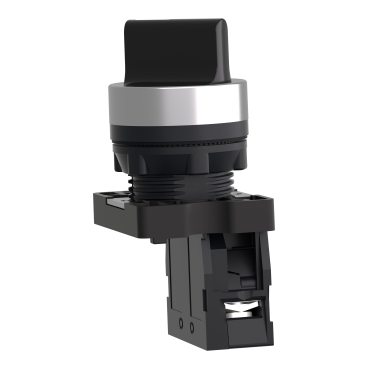

| Gamme de produit | Easy Harmony XA2 |
|---|---|
| Type de produit ou équipement | Bouton-tournant complet |
| Nom de l’appareil | XA2 |
| Matériau de la collerette | Plastique |
| Diamètre de fixation | 22,5 mm |
| Vente par quantité indivisible | 1 |
| Entraxe de fixation | = 30 x 40 mm (NEMA 12) – épaisseur: 1…5 mm |
| Mode de fixation | Écrou de fixation: 2…2,4 N.m |
| Forme de la tête de l’unité de signalisation | Rond |
| Type d’unité de commande | déclenchement et accrochage mécanique |
| Profil de l’unité de commande | Noir interrupteur à bascule |
| Positions de l’unité de commande | 2 positions 90° |

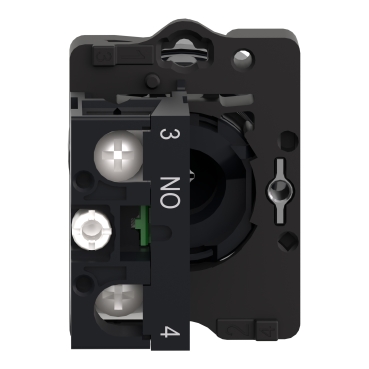

| Description des contacts | 1 NO + 1 NF |
| Fonctionnement des contacts | Standard |
| Durée de vie mécanique | 300000 cycle |
| Mode de raccordement | , capacité de serrage: = 2 x 1,5mm² , capacité de serrage: = 2 x 1,5mm² , capacité de serrage: = 1 x 0,5 mm² Bornes Faston, taille de connexion: 6,3 mm |
| Couple de serrage | 0,8 N.m |
| Protection contre les courts-circuits | 10 A fusible type gL se conformer à CEI 60269-1 |
| [Ith] courant thermique conventionnel | 10 A (borniers à vis-étrier) |
| [Ui] tension assignée d’isolement | 600 V se conformer à CEI 60947-5-1 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à CEI 60947-5-1 |
| [Ie] courant assigné d’emploi | 3 A à 24/48 V, AC-15, A600 0,27 A à 250 V, 60 x 30°, Q600 |
| Durée de vie électrique | 500000 cycle, AC-15, 3 A à 240 V, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-5 500000 cycle, 60 x 30°, 0,2 A à 110 V, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-5 |
| Fiabilité électrique | Classe I à 250 V |
| Largeur | 30 mm |
| Hauteur | 42 mm |
| Profondeur | 68,2 mm |
| Poids du produit | 0,04 kg |
| Type de commande | Déclenchement et accrochage mécanique |
| Profil de l’unité de commande | Poignée standard |
| Type de tête | Standard |
| Couleur de la capsule | Noir |
| Traitement de protection | TC |
| Température ambiante de stockage | -40…70 °C |
| Température ambiante de fonctionnement | -25…55 °C |
| Catégorie de surtension | Classe II conforming to CEI 536 |
| Degré de protection IP | IP66 se conformer à CEI 60536 |
| Tenue aux chocs IK | IK06 conforme à CEI 60536 |
| Normes | GB 14048.1 CEI 60947-5-1 GB 14048.5 CEI 60947-5-1 |
| Certifications du produit | CCC CSA |
| Tenue aux vibrations | 10 gn (f= 40…500 Hz) conforming to CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 120 gn (durée = 11 ms) pour en contact se conformer à CEI 60068-2-6 |
Produits similaires
-
SCHNEIDER Bouton lumineux Ø22 vert LED intégrée 220V – XA2EVM3LC
510 DARef: XA2EVM3LCEn Stock
Gamme de produit Easy Harmony XA2 Type de produit ou équipement Voyant monolithique Nom de l’appareil XA2 Diamètre de fixation 22,5 mm Forme de la tête de l’unité de signalisation Rond Couleur de la capsule Vert Source lumineuse LED Culot de lampe LED intégrée [Us] tension d’alimentation 220…230 V CA/CC 60 Hz Description des bornes ISO n°1 (X1-X2)PL Montage de l’appareil Trou de fixation 22,3 +0.4/0 se conformer à CEI 60947-5-1 Entraxe de fixation = 30 x 40 mm (support) métal – épaisseur: 1…6 mm = 30 x 40 mm (support) plastique – épaisseur: 2…6 mm Mode de fixation Écrou de fixation sous la tête couple recommandé: 2,2 N.m (- 10…10 %) Marquage EAC CCC [Us] tension d’alimentation 220…230 V Mode de raccordement Borniers à vis-étrier, = 2 x 1,5mm² avec embout se conformer à CEI 60947-5-1 Borniers à vis-étrier, 1 x 0,5…1 x 2,5 mm² sans embout se conformer à CEI 60947-5-1 Couple de serrage 0,8…1 N.m se conformer à CEI 60947-5-1 Forme de la tête de vis Transversal compatible avec cruciforme Philips n° 2 tournevis Hémisphérique compatible avec plat Ø 5,5 mm tournevis Hémisphérique compatible avec plat Ø 5,5 mm tournevis [Ui] tension assignée d’isolement 400 V (degré de pollution 3) se conformer à CEI 60947-5-1 [Uimp] tension assignée de tenue aux chocs 6 kV se conformer à CEI 60947-5-1 Type de signalisation 86/188/EEC Limites de la tension d’alimentation 0,8…1,2 V CA/CC Consommation électrique = 20 mA Durée de vie 40000 H état électrique modifié par F/O Hauteur 29 mm Largeur 29 mm Profondeur 53 mm Poids du produit 0,02 kg Température ambiante de stockage -40…70 °C Température ambiante de fonctionnement -25…70 °C Catégorie de surtension Classe II conforming to CEI 536 Degré de protection IP IP66 conforming to CEI 60536 Tenue aux chocs IK IK06 Normes CEI 60947-5-1 CEI 60947-5-1 GB 14048.5 GB 14048.1 CEI 60536 CEI 55011 Certifications du produit CSA CCC Tenue aux vibrations 5 gn (f= 12…500 Hz) conforming to CEI 60068-2-6 Tenue aux chocs mécaniques 30 gn (durée = 11 ms) pour en contact se conformer à CEI 60068-2-6
Ajouter au panierMarque -

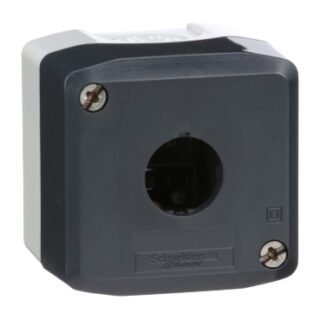

SCHNEIDER Boite vide 1 bouton – XALD01
1,650 DARef: XALD01En StockGamme de produit Harmony XALD Type de produit ou équipement Boîte à boutons vide Nom de l’appareil XALD Destination du produit Pour unités de commande et signalisation XB5 Ø 22 mm Nombre de découpes 1 découpe Couleur de la base du boîtier Gris clair (RAL 9011) Couleur du capot Transparent (RAL 7016) Matière Caoutchouc Entrée de câble 1 masque pour entrée de câble, capacité de serrage: 14 mm 2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20, capacité de serrage: 12 mm Degré de protection IP IP66 se conformer à CEI 60536 IP69 IP69 Type 12 Variante de construction Pour montage par le client Nombre de rangées horizontales 1 Nombre de rangées verticaux 1 Poids du produit 0,136 kg Tenue au nettoyage haute pression 7000000 Pa à 55 °C, distance : toutes positions Montage du bloc 1…6 mm d’épaisseur de paroie Montage avant Code de composition électrique MR1 SF1 SF2 SR2 PR1 MF1 MF2 PF1 PF2 SR1 Groupe principal 1 trou Groupe de produits Gris standard Traitement de protection TH Température ambiante de stockage -40…70 °C Température ambiante de fonctionnement -40…70 °C Catégorie de surtension Classe II conforming to CEI 60536 Tenue à l’environnement NEMA NEMA 4 NEMA 4/4X/13 Tenue aux chocs IK IK04 conforme à CEI 62262 Normes CEI 60947-5-5 CEI 60947-5-5 CSA C22.2 No 158 CEI 60947-5-1 JIS C 4520 CEI 60947-5-1 UL 508 JIS C8201-1
Ajouter au panierMarque -

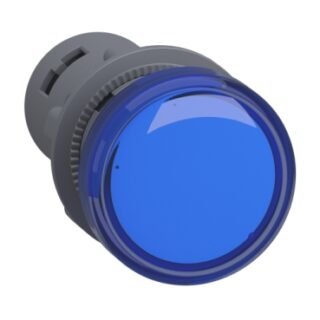

SCHNEIDER Bouton lumineux Ø22 bleu LED intégrée 220V – XA2EVM6LC
