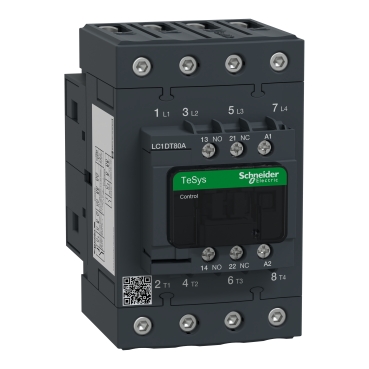

SCHNEIDER Contacteur Tesys LC1D 4P 80A 220V – LC1DT80AP7

Produits similaires

•

  SCHNEIDER Bloc de contacts auxiliaires 2 NO bornes à vis – LAEN20

  900 DA

  Ref: LAEN20

  In Stock



  Ajouter au panier

  Gamme TeSys facile Gamme de produits Contrôle TeSys facile Type de produit ou de composant Bloc de contacts auxiliaires Application de l’appareil Signalisation Nom abrégé de l’appareil LAEN Couleur Gris (RAL 7011) Compatibilité de la gamme EasyPact EasyPact TVS LC1E Emplacement de montage Devant Fonctionnement des contacts auxiliaires Instantané Composition des contacts polaires 2 NON [Ui] tension d’isolement nominale 690 V – pour circuit de commande conforme à la norme IEC 60947-5-1 [Ue] tension nominale de fonctionnement <= 690 V [Ith] courant thermique conventionnel à l’air libre 8 A (à 60 °C) Capacité nominale de fermeture Irms 140 A CA conforme à la norme IEC 60947-5-1 [Icw] courant nominal de tenue de courte durée 100 A – 1 s 120 A – 500 ms 140 A – 100 ms Type de protection Fusible GG 10 A Durabilité mécanique 10 Mcycles Courant de commutation minimal 5 mA tension de commutation minimale 17 V Temps sans chevauchement 1,5 ms à la mise sous tension, aucun chevauchement entre les contacts NC et NO 1,5 ms à la mise hors tension, aucun chevauchement entre les contacts NC et NO Résistance d’isolement > 10 MOhm Connexions – bornes Circuit de commande : bornes à vis-étrier 1 1 mm² – diamètre extérieur : 6 mm – rigidité du câble : rigide ou souple avec embout Circuit de commande : bornes à vis-étrier 1 1 mm² – diamètre extérieur : 6 mm – rigidité du câble : rigide ou souple sans embout Circuit de commande : bornes à vis-étrier 2 2,5 mm² – diamètre extérieur : 6 mm – rigidité du câble : rigide ou souple avec embout Circuit de commande : bornes à vis-étrier 2 2,5 mm² – diamètre extérieur : 6 mm – rigidité du câble : rigide ou souple sans embout Poids net 0,035 kg Caractéristiques environnementales Environnement standard Normes CEI 60947-5-1 Certifications de produits GOST Degré de protection IP IP20 conforme à la norme IEC 60529 Traitement protecteur TH conforme à la norme IEC 60068 Température de l’air ambiant pour le fonctionnement -5…55 °C Température de l’air ambiant pour le stockage -60…80 °C Altitude de fonctionnement 3000 m sans déclassement

  Schneider

  Ajouter au panier

  quantité de SCHNEIDER Bloc de contacts auxiliaires 2 NO bornes à vis - LAEN20

  Acheter maintenant
•

  SCHNEIDER Contacteur Tesys LC1D 3P 40A 220V – LC1D40AP7

  17,900 DA

  Ref: LC1D40AP7

  In Stock



  Ajouter au panier

  Gamme TeSys TeSys Deca Gamme de produit TeSys Deca Type de produit ou équipement Contacteur Nom de l’appareil LC1D Application du contacteur Commande moteur (AC-3) Charge résistive (AC-1) Catégorie d’emploi AC-4 AC-1 AC-3 AC-3e Description des pôles 4P [Ue] tension assignée d’emploi Circuit de puissance: = 690 V CA 25…400 Hz Circuit de puissance: = 300 V gauche [Ie] courant assigné d’emploi 60 A (at <60 °C) at = 440 V CA AC-1 for circuit de puissance 40 A (at <60 °C) at = 440 V CA AC-3 for circuit de puissance 40 A (at <60 °C) at = 440 V CA AC-3e for circuit de puissance [Uc] Tension de contrôle de commande 230 V CA 2 phases Puissance moteur kW 18,5 kW at 380…400 V CA 2 phases (AC-3) 11 kW at 220…230 V CA 2 phases (AC-3) 22 kW at 415…440 V CA 2 phases (AC-3) 22 kW at 600 V CA 2 phases (AC-3) 30 kW at 660…690 V CA 2 phases (AC-3) 9 kW at 400 V CA 2 phases (AC-4) 18,5 kW at 380…400 V CA 2 phases (AC-3e) 11 kW at 220…230 V CA 2 phases (AC-3e) 22 kW at 415…440 V CA 2 phases (AC-3e) 22 kW at 600 V CA 2 phases (AC-3e) 30 kW at 660…690 V CA 2 phases (AC-3e) Puissance moteur HP (UL / CSA) 5 hp at 230/240 V CA 2 phases for monophasé motors 10 hp at 230/240 V CA 2 phases for CA motors 30 hp at 575/600 V CA 2 phases for CA motors 10 hp at 200/208 V CA 2 phases for CA motors 3 hp at 115 V CA 2 phases for monophasé motors 30 hp at 460/480 V CA 2 phases for CA motors Code de compatibilité LC1D Composition des contacts pôle puissance 3 NO Fréquence Avec [Ith] courant thermique conventionnel 10 A (at 60 °C) for circuit de signalisation 60 A (at 60 °C) for circuit de puissance Pouvoir nominal d’enclenchement Irms 140 A CA for circuit de signalisation conforming to CEI 60947-5-1 250 A gauche for circuit de signalisation conforming to CEI 60947-5-1 800 A at 440 V for circuit de puissance conforming to CEI 60947 Pouvoir assigné de coupure 800 A at 440 V for circuit de puissance conforming to CEI 60947 [Icw] courant assigné de courte durée admissible 320 A 40 °C – 10 s for circuit de puissance 720 A 40 °C – 1s for circuit de puissance 72 A 40 °C – 10 min for circuit de puissance 165 A 40 °C – 1 min for circuit de puissance 100 A – 1s for circuit de signalisation 120 A – 500 ms for circuit de signalisation 140 A – 100 ms for circuit de signalisation Calibre du fusible à associer 10 A gG for circuit de signalisation conforming to CEI 60947-5-1 80 A gG at = 690 V coordination type 1 for circuit de puissance 80 A gG at = 690 V coordination type 2 for circuit de puissance Impédance moyenne 1,5 mOhm – Ith 60 A CA for circuit de puissance Puissance dissipée par pôle 2,4 W AC-3 5,4 W AC-1 2,4 W AC-3e [Ui] tension assignée d’isolement Circuit de puissance: 600 V CSA certifié Circuit de puissance: 600 V listé UL certifié Circuit de signalisation: 690 V se conformer à CEI 60947-5-1 Circuit de signalisation: 600 V CSA certifié Circuit de signalisation: 600 V listé UL certifié Circuit de puissance: 690 V se conformer à CEI 60947-4-1 Catégorie de surtension IV Degré de pollution 3 [Uimp] tension assignée de tenue aux chocs 6 kV se conformer à CEI 60947 Niveau de fiabilité B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1 B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 Durée de vie mécanique 6 Mcycles Durée de vie électrique 1,4 Mcycles 60 A AC-1 à Ue = 440 V 1,5 Mcycles 40 A AC-3 à Ue = 440 V 1,5 Mcycles 40 A AC-3e à Ue = 440 V Type de circuit de commande CC à 2 phases standard Technologie bobine Sans module d’antiparasitage intégré Plage de tension du circuit de commande 0,3 à 0,6 Uc (-40…70 °C):perte de niveau CA 50 Hz 0,8 à 1,1 Uc (-40…60 °C):opérationnel CA 50 Hz 0,85…1,1 Uc (-40…60 °C):opérationnel CA 60 Hz 1…1,1 Uc (60…70 °C):opérationnel CA 50 Hz Puissance d’appel en VA 140 VA 60 Hz cos phi 0,75 (at 20 °C) 160 VA CA cos phi 0,75 (at 20 °C) Consommation moyenne au maintien en VA 13 VA 60 Hz cos phi 0,3 (at 20 °C) 15 VA CA cos phi 0,3 (at 20 °C) Dissipation thermique 4…5 W at 50 Hz Temps de fonctionnement 4…19 ms ouverture 12…26 ms fermeture Vitesse de commande maxi 3600 cyc/h at 60 °C Mode de raccordement Circuit de commande: borniers à vis-étrier 2 1…2,5 mm² – cable stiffness: rigide avec embout Circuit de commande: borniers à vis-étrier 1 1…4 mm² – cable stiffness: rigide sans embout Circuit de commande: borniers à vis-étrier 2 1…4 mm² – cable stiffness: rigide sans embout Circuit de commande: borniers à vis-étrier 1 1…4 mm² – cable stiffness: rigide avec embout Circuit de commande: borniers à vis-étrier 1 1…4 mm² – cable stiffness: rigide sans embout Circuit de commande: borniers à vis-étrier 2 1…4 mm² – cable stiffness: rigide sans embout Circuit de puissance: connexion à vis 1 1…35 mm² – cable stiffness: rigide sans embout Circuit de puissance: connexion à vis 2 1…25 mm² – cable stiffness: rigide sans embout Circuit de puissance: connexion à vis 1 1…35 mm² – cable stiffness: rigide avec embout Circuit de puissance: connexion à vis 2 1…25 mm² – cable stiffness: rigide avec embout Circuit de puissance: connexion à vis 1 1…35 mm² – cable stiffness: rigide sans embout Circuit de puissance: connexion à vis 2 1…25 mm² – cable stiffness: rigide sans embout Couple de serrage Circuit de commande :1,7 N.m – sur borniers à vis-étrier – avec tournevis plat Ø 6 mm Circuit de

  Schneider

  Ajouter au panier

  quantité de SCHNEIDER Contacteur Tesys LC1D 3P 40A 220V - LC1D40AP7

  Acheter maintenant
•

  SCHNEIDER Bloc de contacts auxiliaires 2 NF bornes à vis-étriers – LAEN02

  1,100 DA

  Ref: LAEN02

  In Stock



  Ajouter au panier

  Gamme TeSys facile Gamme de produits Contrôle TeSys facile Type de produit ou de composant Bloc de contacts auxiliaires Application de l’appareil Signalisation Nom abrégé de l’appareil LAEN Couleur Gris (RAL 7011) Compatibilité de la gamme EasyPact EasyPact TVS LC1E Emplacement de montage Devant Fonctionnement des contacts auxiliaires Instantané Composition des contacts polaires 2 NC [Ui] tension d’isolement nominale 690 V – pour circuit de commande conforme à la norme IEC 60947-5-1 [Ue] tension nominale de fonctionnement <= 690 V [Ith] courant thermique conventionnel à l’air libre 8 A (à 60 °C) Capacité nominale de fermeture Irms 140 A CA conforme à la norme IEC 60947-5-1 [Icw] courant nominal de tenue de courte durée 100 A – 1 s 120 A – 500 ms 140 A – 100 ms Type de protection Fusible GG 10 A Durabilité mécanique 10 Mcycles Courant de commutation minimal 5 mA tension de commutation minimale 17 V Temps sans chevauchement 1,5 ms à la mise sous tension, aucun chevauchement entre les contacts NC et NO 1,5 ms à la mise hors tension, aucun chevauchement entre les contacts NC et NO Résistance d’isolement > 10 MOhm Connexions – bornes Circuit de commande : bornes à vis-étrier 1 1 mm² – diamètre extérieur : 6 mm – rigidité du câble : rigide ou souple avec embout Circuit de commande : bornes à vis-étrier 1 1 mm² – diamètre extérieur : 6 mm – rigidité du câble : rigide ou souple sans embout Circuit de commande : bornes à vis-étrier 2 2,5 mm² – diamètre extérieur : 6 mm – rigidité du câble : rigide ou souple avec embout Circuit de commande : bornes à vis-étrier 2 2,5 mm² – diamètre extérieur : 6 mm – rigidité du câble : rigide ou souple sans embout Poids net 0,035 kg Caractéristiques environnementales Environnement standard Normes CEI 60947-5-1 Certifications de produits GOST Degré de protection IP IP20 conforme à la norme IEC 60529 Traitement protecteur TH conforme à la norme IEC 60068 Température de l’air ambiant pour le fonctionnement -5…55 °C Température de l’air ambiant pour le stockage -60…80 °C Altitude de fonctionnement 3000 m sans déclassement

  Schneider

  Ajouter au panier

  quantité de SCHNEIDER Bloc de contacts auxiliaires 2 NF bornes à vis-étriers - LAEN02

  Acheter maintenant
•

  SCHNEIDER Bloc de contacts auxiliaires 1F+1O bornes à vis-étriers – LADN11

  1,650 DA

  Ref: LADN11

  In Stock



  Ajouter au panier

  Gamme TeSys TeSys Deca Nom du produit TeSys Deca Type de produit ou équipement Batterie Nom de l’appareil LADN Compatibilité de gamme TeSys D CAD TeSys D LC1D TeSys F LC1F TeSys F CR1F TeSys Deca CAD TeSys Deca LC1D Emplacement de montage Façade Composition des pôles 1 NO+1NF Fonctionnement des contacts Instantané [Ue] tension assignée d’emploi 690 V CA 25…400 Hz [Ie] courant assigné d’emploi 6 A at 125 V AC-15 1,04 A at 690 V AC-15 0,55 A at 125 V 60 x 30° 0,1 A at 600 V 60 x 30° [Ui] tension assignée d’isolement 690 V se conformer à CEI 60947-5-1 600 V se conformer à UL 600 V se conformer à CSA [Ith] courant thermique conventionnel 10 A (at 60 °C) Normes EN/CEI 60947-5-1 appendix K GOST CEI 60947-5-1 EN 50012 UL 94 CSA C22.2 No 60947-5-1 CEI 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ Certifications du produit CCC listé UL CSA CCC EAC UKCA Pouvoir nominal d’enclenchement Irms 140 A CA conforming to CEI 60947-5-1 250 A gauche conforming to CEI 60947-5-1 Courant temporaire admissible 100 A 60 °C 1s 120 A 60 °C 500 ms 140 A 60 °C 100 ms Type de protection Fusible gG 10 A Durée de vie mécanique 30 Mcycles Courant commuté minimum 5 mA Tension de commutation minimale 17 V Temps de non-chevauchement 1,5 ms sur désexcitation non-chevauchement entre contact NC et NO 1,5 ms sur excitation non-chevauchement entre contact NC et NO Résistance d’isolement 10 MΩ Mode de raccordement Borniers à vis-étrier 1 câble(s) 1…4 mm²rigide avec extrémité de câble Borniers à vis-étrier 1 câble(s) 1…4 mm²rigide sans extrémité de câble Borniers à vis-étrier 2 câble(s) 1…2,5 mm²rigide avec extrémité de câble Borniers à vis-étrier 2 câble(s) 1…4 mm²rigide sans extrémité de câble Borniers à vis-étrier 1 câble(s) 1…4 mm²rigide sans extrémité de câble Borniers à vis-étrier 2 câble(s) 1…4 mm²rigide sans extrémité de câble Couple de serrage 1,7 N.m – avec tournevis plat Ø 6 mm 1,7 N.m – avec tournevis cruciforme Philips n° 2 1,7 N.m – avec tournevis pozidriv n°2 Hauteur 48 mm Largeur 26 mm Profondeur 42 mm Couleur Gris foncé Caractéristique d’environnement Environnement normal Degré de protection IP IP20 conforming to CEI 60536 Traitement de protection TH se conformer à CEI 60068 Température ambiante de stockage -60…80 °C Température ambiante de fonctionnement -5…60 °C Altitude de fonctionnement 3000 m

  Schneider

  Ajouter au panier

  quantité de SCHNEIDER Bloc de contacts auxiliaires 1F+1O bornes à vis-étriers - LADN11

  Acheter maintenant
