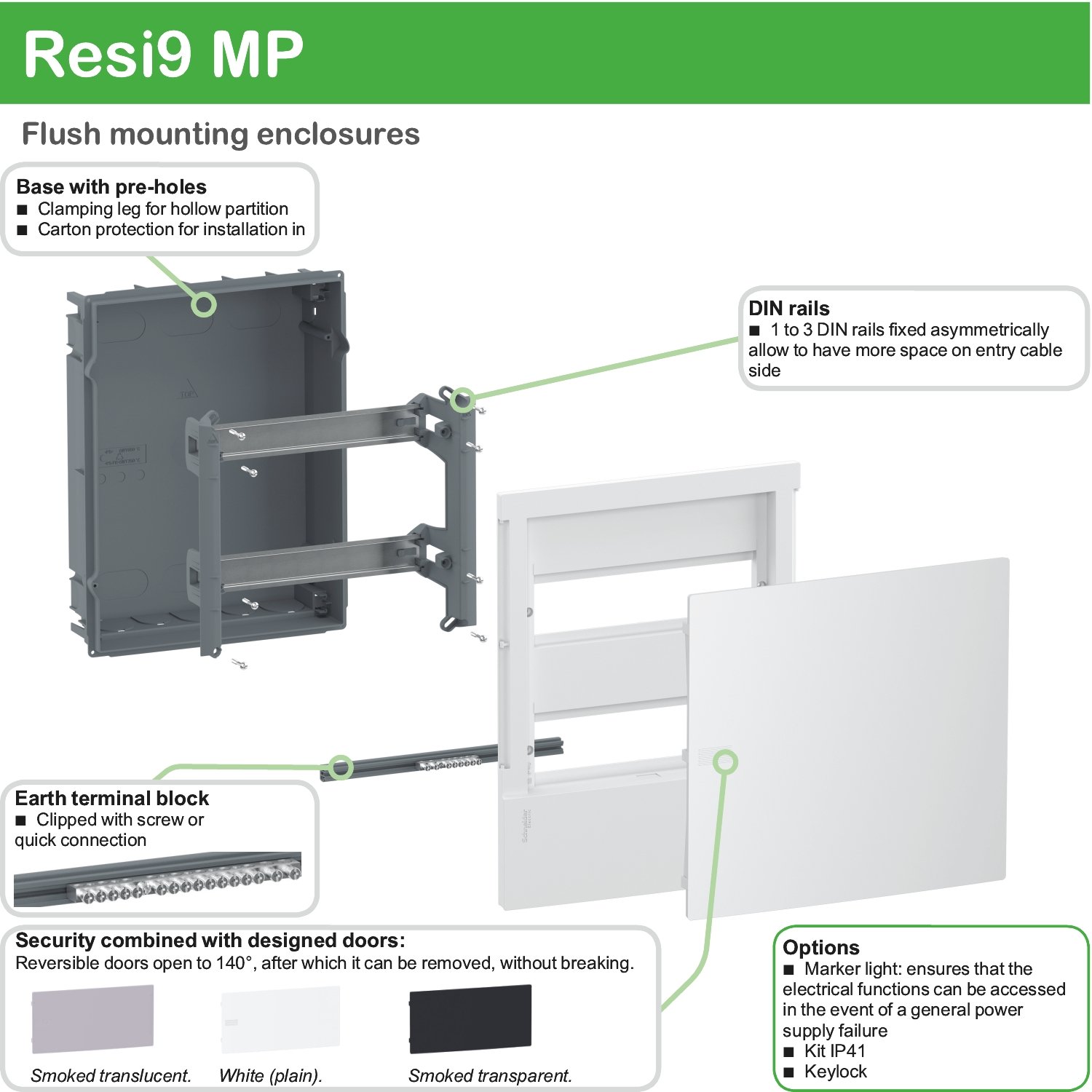

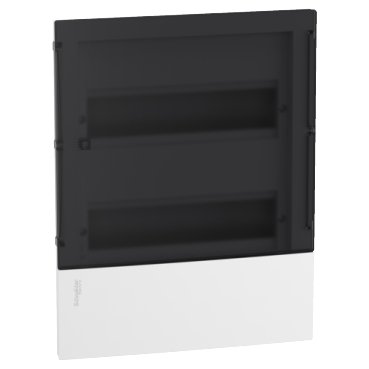

SCHNEIDER Coffret encastré 24D porte fumée – MIP22212S

Gamme Rési9 nom du produit Resi9 MP Type de produit ou de composant Enceinte Type de boîtier Boîtier modulaire Nombre de modules de 18 mm par rangée 12 Nombre de lignes horizontales 1 Type de porte Fumé Largeur Mur : 270 mm Extérieur : 294 mm Hauteur Mur : 228 mm Extérieur : 252 mm Profondeur Extérieur : 18 mm Paroi : 80 mm Total : 98 mm Montage du boîtier Flush pas de 9 mm 24 Nombre total de modules de 18 mm 12 [In] courant nominal 63 A Type de rail Rail asymétrique de 35 mm Description de la plaque de montage Sans plaque de montage entrée de câble Trous prédécoupés Fonction bornier Terre / neutre Nombre de borniers 1 terre (vissée) avec 8 départs 1 neutre (vissée) avec 8 départs Sorties du bloc de distribution 1 x 16 mm² pour la terre 1 x 16 mm² pour le neutre 3 x 6 mm² pour la terre 3 x 6 mm² pour le neutre 4 x 10 mm² pour la terre 4 x 10 mm² pour le neutre Matériau de l’enceinte Partie arrière : technoplastique Porte : technoplastique Face avant : technoplastique Profondeur intérieure 76 mm Couleur Face avant : blanche (RAL 9003) Porte : fumée (RAL 9003) Segment de marché Petit commerce Résidentiel Normes CEI 61439-1 CEI 61439-3 CEI 60670-1 CEI 60670-24 Labels de qualité IMQ Résistance au feu Porte : 650 °C Partie arrière : 650 °C Face avant : 650 °C Degré de protection IP IP40 Degré de protection IK IK07 Température de l’air ambiant pour le fonctionnement -25…60 °C

Marque

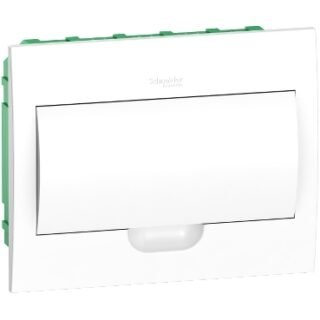

SCHNEIDER Tableau encastré 12m porte pleine – EZ9E112P2F

1,350 DA

Ref: EZ9E112P2F

Gamme Easy9 Type de produit ou équipement Boîtier Type de coffret Boîtier modulaire Nb of 18 mm modules per row 12 Installation du coffret Encastré Pas de 9 mm 24 Nombre total de modules de 18 mm 12 Type de rail DIN Type d’installation Intérieure Type de bornier Terre / neutre Nombre de borniers 2 terre / neutre (vissé) avec 8 sortants entrée de câble Entrée tube Type of door Porte simple Ouverture de porte Réversible (180 °) courant nominal 63 A [Ue] tension assignée d’emploi 400 V CA [Uimp] tension assignée de tenue aux chocs 2,5 kV [Ui] tension d’isolement 500 V Matière du coffret Habillage: plastique auto-extinguible hauteur Extérieur: 222 mm Profondeur Extérieur : 92 mm Largeur Extérieur: 280 mm Poids du produit 850 g Couleur Blanc (RAL 9003) Normes CEI 60670-1-24 Degré de protection IP IP40 se conformer à CEI 60529 (closed door) IP30 se conformer à CEI 60529 (open door) Tenue aux chocs IK 200 ms conforme à CEI 62262 Degré de pollution 2 Tenue au feu 650 °C ( 1800 s ) conforme à CEI 60695-2-10 Température ambiante de fonctionnement -5…60 °C Température ambiante de stockage -15…70 °C

Marque

SCHNEIDER Coffret encastré 36D porte fumée – MIP22312S

6,800 DA

Ref: MIP22312S

Gamme Rési9 nom du produit Resi9 MP Type de produit ou de composant Enceinte Type de boîtier Boîtier modulaire Nombre de modules de 18 mm par rangée 12 Nombre de lignes horizontales 3 Type de porte Fumé Largeur Mur : 270 mm Extérieur : 294 mm Hauteur Mur : 478 mm Extérieur : 502 mm Profondeur Extérieur : 18 mm Paroi : 80 mm Total : 98 mm Montage du boîtier Flush pas de 9 mm 24 Nombre total de modules de 18 mm 36 [In] courant nominal 63 A Type de rail Rail asymétrique de 35 mm Description de la plaque de montage Sans plaque de montage entrée de câble Trous prédécoupés Fonction bornier Terre / neutre Nombre de borniers 1 terre (vissée) avec 20 départs 1 neutre (vissée) avec 20 départs Sorties du bloc de distribution 2 x 16 mm² pour la terre 2 x 16 mm² pour le neutre 9 x 10 mm² pour la terre 9 x 10 mm² pour le neutre 9 x 6 mm² pour la terre 9 x 6 mm² pour le neutre Matériau de l’enceinte Partie arrière : technoplastique Porte : technoplastique Face avant : technoplastique Profondeur intérieure 76 mm Couleur Face avant : blanche (RAL 9003) Porte : fumée (RAL 9003) Segment de marché Résidentiel Petit commercial Normes CEI 61439-1 CEI 61439-3 CEI 60670-1 CEI 60670-24 Labels de qualité IMQ Résistance au feu Porte : 650 °C Partie arrière : 650 °C Face avant : 650 °C Degré de protection IP IP40 Degré de protection IK IK07 Température de l’air ambiant pour le fonctionnement -25…60 °C

Marque

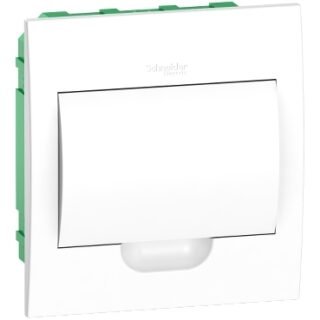

SCHNEIDER Tableau encastré 8m porte pleine – EZ9E108P2F

1,100 DA

Ref: EZ9E108P2F

Gamme Easy9 Type de produit ou équipement Boîtier Type de coffret Boîtier modulaire Nb of 18 mm modules per row 8 Installation du coffret Encastré Pas de 9 mm 16 Nombre total de modules de 18 mm 8 Type de rail DIN Type d’installation Intérieure Type de bornier Terre / neutre Nombre de borniers 2 terre / neutre (vissé) avec 8 sortants entrée de câble Entrée tube Type of door Porte simple Ouverture de porte Réversible (180 °) courant nominal 63 A [Ue] tension assignée d’emploi 400 V CA [Uimp] tension assignée de tenue aux chocs 2,5 kV [Ui] tension d’isolement 500 V Matière du coffret Habillage: plastique auto-extinguible hauteur Extérieur: 222 mm Profondeur Extérieur : 92 mm Largeur Extérieur: 208 mm Poids du produit 650 g Couleur Blanc (RAL 9003) Normes CEI 60670-1-24 Degré de protection IP IP40 se conformer à CEI 60529 (closed door) IP30 se conformer à CEI 60529 (open door) Tenue aux chocs IK 200 ms conforme à CEI 62262 Degré de pollution 2 Tenue au feu 650 °C ( 1800 s ) conforme à CEI 60695-2-10 Température ambiante de fonctionnement -5…60 °C Température ambiante de stockage -15…70 °C
