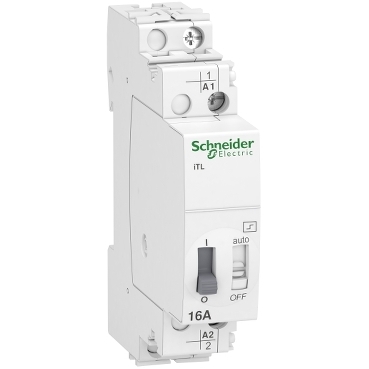

SCHNEIDER Télérupteur 16A 1NO 230…240VCA 110VCC 50-60Hz – A9C30811
2,100 DA
| Gamme de produit | Acti9 |
|---|---|
| Nom du produit | Acti 9 iTL |
| Type de produit ou équipement | Télérupteur |
| Nom de l’appareil | iTL |
| Application | Standard |
| Pôles | 1P |
| Composition des pôles | 3 |
| [In] courant nominal | 16 A |
| Type de réseau | CA |
| [Uc] tension circuit de commande | 230…240 V CC 50 Hz 110 V cc |
| Fréquence du réseau | 2 phases |
| [Ue] tension assignée d’emploi | 250 V CA 2 phases |
| Type de commande | Commande manuelle et à distance Déconnexion de la bobine |
| Type de signal de commande | Impulsion |
| Fréquence de commutation | 100 commutations/jour 5 commutations/minute |
| Durée de l’impulsion | 50 ms…1 s |
| Type de commande à distance | Bouton-poussoir lumineux 3 mA |
| Signalisation locale | Indication ON/OFF |
| Mode d’installation | Fixe/débrochable |
| Support de montage | Montage direct sur tiges de verrouillage |
| Pas de 9 mm | 2 |
| Hauteur | 84 mm |
| Largeur | 18 mm |
| Profondeur | 60 mm |
| Durée de vie électrique | AC-21: 200000 cycle AC-22: 100000 cycle |
| Mode de raccordement | Circuit de commande: borne du type à cage 1 câble(s) 0,5…4 mm² rigide Circuit de commande: borne du type à cage 1 câble(s) 0,5…4 mm² rigide avec extrémité de câble Circuit de commande: borne du type à cage 1 câble(s) 1…4 mm² souple Circuit de commande: borne du type à cage 1 câble(s) 1…4 mm² flexible avec embout Circuit de puissance: borne du type à cage 1 câble(s) 1,5…4 mm² rigide Circuit de puissance: borne du type à cage 1 câble(s) 1,5…4 mm² rigide avec extrémité de câble Circuit de puissance: borne du type à cage 1 câble(s) 1,5…4 mm² souple Circuit de puissance: borne du type à cage 1 câble(s) 1,5…4 mm² flexible avec embout |
| Longueur de dénudage des fils | 11 mm |
| Couple de serrage | 1 N.m |
| Compatibilité de gamme | ComPacT iATEt ComPacT iATL4 ComPacT iATLc ComPacT iATLc+s ComPacT iATLm ComPacT iATLs ComPacT iATLz ComPacT iETL iTL 16 ComPacT iATLc+c ComPacT iATL24 |
| Normes | EN 669-2-2 EN 669-1 |
| Certifications du produit | GOST |
| Labels qualité | NF VDE IMQ CEBEC KEMA |
| Pression acoustique | 60 dB |
| Degré de protection IP | IP20 se conformer à CEI 60529 (avec ouverture) IP40 se conformer à CEI 60529 (en enveloppe) |
| Degré de pollution | 3 |
| Tropicalisation | 2 |
| Humidité relative | 95 % à 55 °C |
| Température de l’air ambiant en fonctionnement | -20…50 °C |
| Température ambiante de stockage | -40…70 °C |
| Type d’emballage 1 | PCE |
| Nb produits dans l’emballage 1 | 1 |
| Hauteur de l’emballage 1 | 7,500 cm |
| Largeur de l’emballage 1 | 17,000 cm |
| Longueur de l’emballage 1 | 8,500 cm |
| Poids de l’emballage 1 | 104,000 g |
| Type d’emballage 2 | BB1 |
| Nb produits dans l’emballage 2 | 12 |
| Hauteur de l’emballage 2 | 8,700 cm |
| Largeur de l’emballage 2 | 9,400 cm |
| Longueur de l’emballage 2 | 22,300 cm |
| Poids de l’emballage 2 | 1,302 kg |
| Type d’emballage 3 | S03 |
| Nb produits dans l’emballage 3 | 144 |
| Hauteur de l’emballage 3 | 30,000 cm |
| Largeur de l’emballage 3 | 30,000 cm |
| Longueur de l’emballage 3 | 40,000 cm |
| Poids de l’emballage 3 | 16,015 kg |
