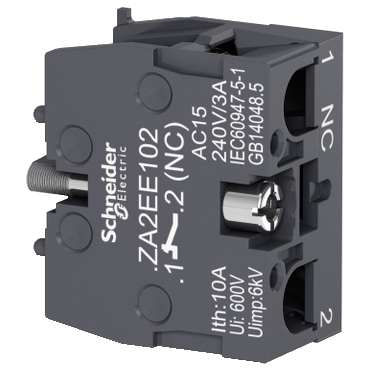

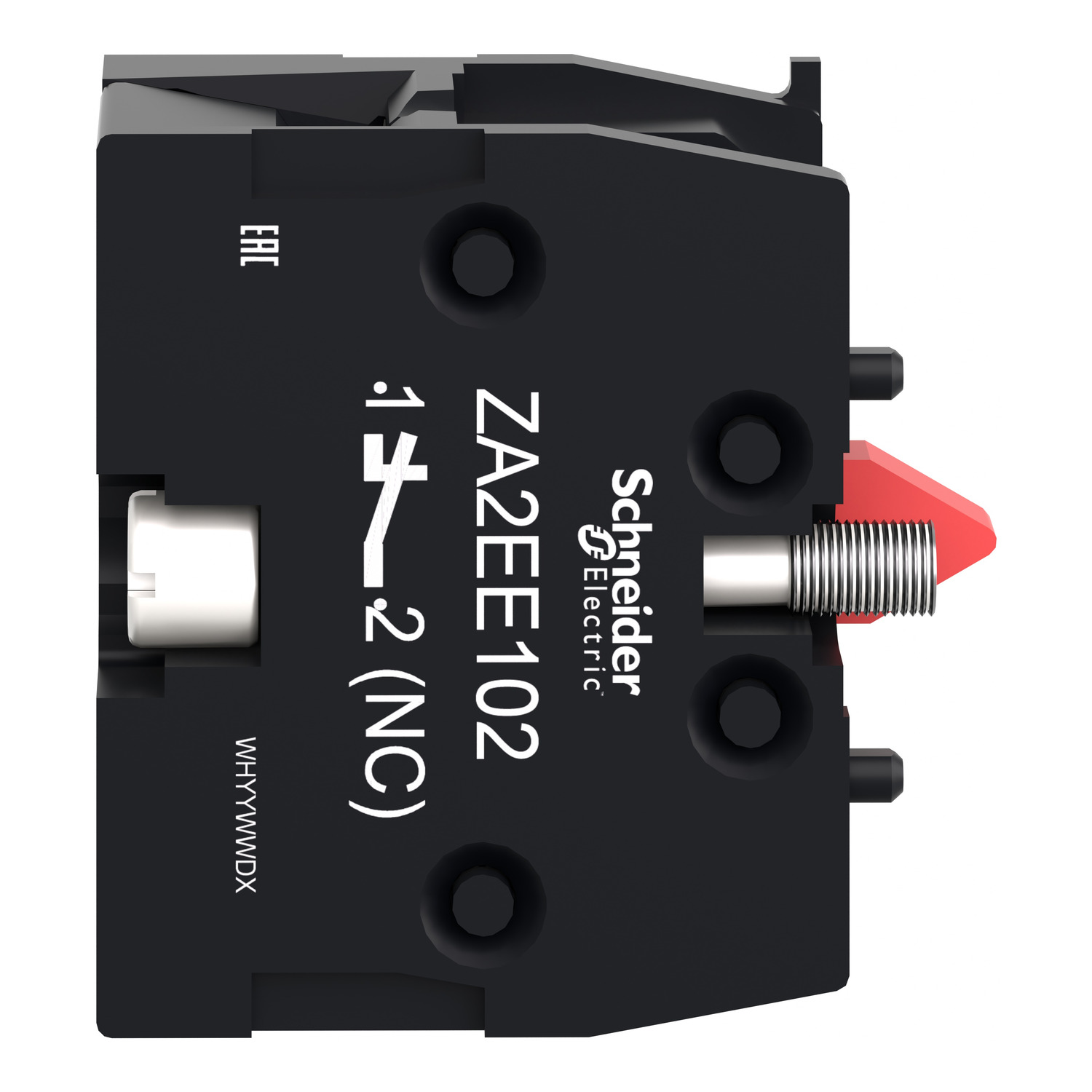

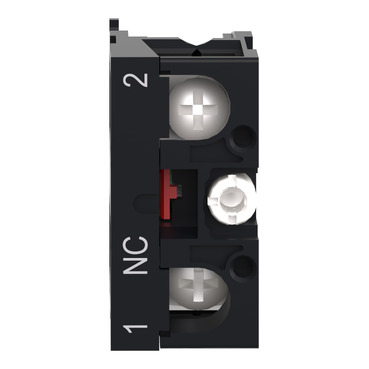

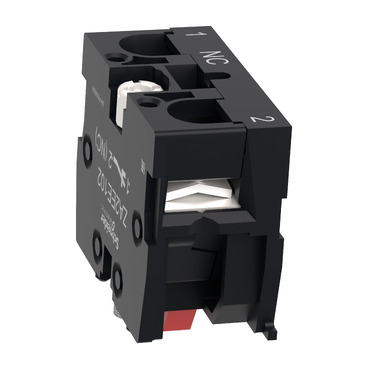

| Gamme de produits | Easy Harmony XA2 |
|---|---|
| Type de produit ou de composant | Bloc de contact |
| Nom abrégé de l’appareil | ZA2E |
| Opération de contact | Rupture lente |
| Type de bloc de contact | Célibataire |
| Utilisation des contacts | Contacts standards |
| Ouverture positive | Sans |
| Durabilité mécanique | 1500000 cycles |
| Connexions – bornes | , <= 2 x 1,5 mm² conforme à la norme IEC 60947-1 , <= 1 x 2,5 mm² conforme à la norme IEC 60947-1 , >= 1 x 0,5 mm² conforme à la norme IEC 60947-1 Cosses Faston, taille de connexion : 6,3 mm conforme à la norme IEC 60947-1 |
| Couple de serrage | 0,8 Nm |
| Matériel de contact | Alliage d’argent (Ag/Ni) |
| Protection contre les courts-circuits | Fusible 10 A type gL conforme à la norme IEC 60269-1 |
| [Ith] courant thermique conventionnel à l’air libre | 10 A conforme à la norme IEC 60947-5-1 |
| [Ui] tension d’isolement nominale | 600 V (degré de pollution 3) conforme à la norme IEC 60947-1 |
| [Uimp] tension nominale de tenue aux chocs | 6 kV conforme à la norme IEC 60947-1 |
| [Ie] courant nominal de fonctionnement | 2 A à 230 V, AC-15, A600 conforme à la norme IEC 60947-5-1 0,2 A à 110 V, DC-13, Q600 conforme à la norme IEC 60947-5-1 |
| Durabilité électrique | 500 000 cycles, AC-15, 2 A à 230 V, cadence de fonctionnement < 60 cyc/mn, facteur de charge : 0,5 conformément à la norme IEC 60947-5-1 500 000 cycles, DC-13, 0,2 A à 110 V, cadence de fonctionnement < 60 cyc/mn, facteur de charge : 0,5 conformément à la norme IEC 60947-5-1 |
| Type et composition des contacts | 1 NC |
| Traitement protecteur | TC |
| Degré de protection IP | IP20 conforme à la norme IEC 60529 |
| Normes | CEI 60947-1 CEI 60529 CEI 60947-5-4 CEI 60947-5-1 |
| Certifications de produits | CCC CE |
| Température de l’air ambiant pour le stockage | -40…70 °C |
| Température de l’air ambiant pour le fonctionnement | -25…55 °C |
