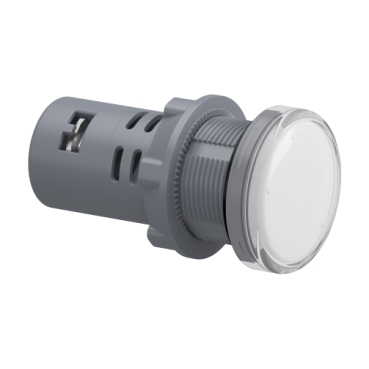

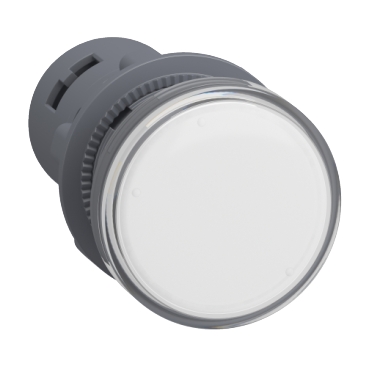

SCHNEIDER Bouton lumineux blanc 220v – XA2EVM1LC
510 DA
Gamme de produit | Easy Harmony XA2 |
---|---|
Type de produit ou équipement | Voyant monolithique |
Nom de l’appareil | XA2 |
Diamètre de fixation | 22,5 mm |
Forme de la tête de l’unité de signalisation | Rond |
Couleur de la capsule | Blanc |
Source lumineuse | LED |
Culot de lampe | LED intégrée |
[Us] tension d’alimentation | 220…230 V CA/CC 60 Hz |

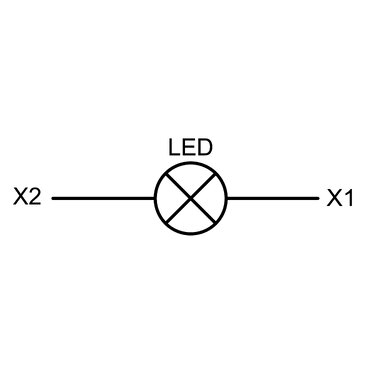

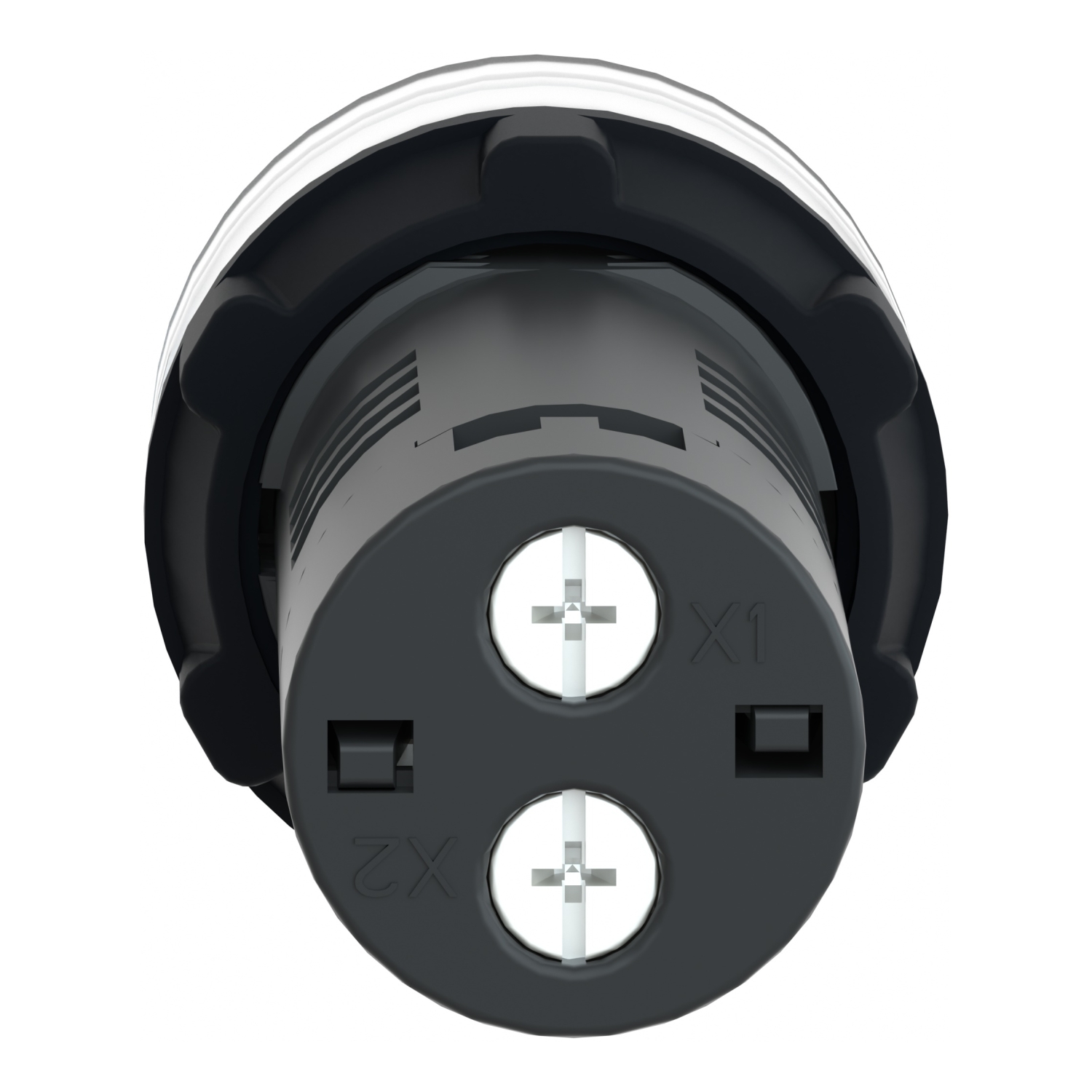

Description des bornes ISO n°1 | (X1-X2)PL |

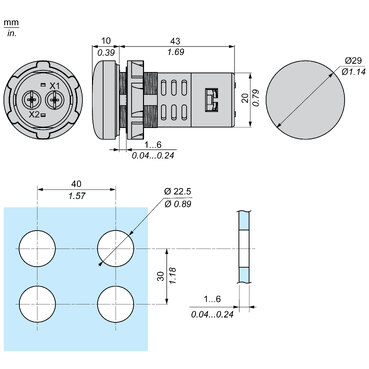

Montage de l’appareil | Trou de fixation 22,3 +0.4/0 se conformer à CEI 60947-5-1 |
Entraxe de fixation | = 30 x 40 mm (support) métal – épaisseur: 1…6 mm = 30 x 40 mm (support) plastique – épaisseur: 2…6 mm |
Mode de fixation | Écrou de fixation sous la tête couple recommandé: 2,2 N.m (- 10…10 %) |
Marquage | CCC EAC |
[Us] tension d’alimentation | 220…230 V |
Mode de raccordement | Borniers à vis-étrier, = 2 x 1,5mm² avec embout se conformer à CEI 60947-5-1 Borniers à vis-étrier, 1 x 0,5…1 x 2,5 mm² sans embout se conformer à CEI 60947-5-1 |
Forme de la tête de vis | Transversal compatible avec cruciforme Philips n° 2 tournevis Hémisphérique compatible avec plat Ø 5,5 mm tournevis Hémisphérique compatible avec plat Ø 5,5 mm tournevis |
[Ui] tension assignée d’isolement | 400 V (degré de pollution 3) se conformer à CEI 60947-5-1 |
[Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à CEI 60947-5-1 |
Type de signalisation | 86/188/EEC |
Limites de la tension d’alimentation | 0,8…1,2 V CA/CC |
Consommation électrique | = 20 mA |
Durée de vie | 40000 H état électrique modifié par F/O |
Hauteur | 29 mm |
Largeur | 29 mm |
Profondeur | 53 mm |
Poids du produit | 0,02 kg |
Température ambiante de stockage | -40…70 °C |
Température ambiante de fonctionnement | -25…70 °C |
Catégorie de surtension | Classe II conforming to CEI 536 |
Degré de protection IP | IP66 conforming to CEI 60536 |
Tenue aux chocs IK | IK06 |
Normes | GB 14048.5 CEI 60947-5-1 CEI 60947-5-1 GB 14048.1 CEI 60536 CEI 55011 |
Certifications du produit | CSA CCC |
Tenue aux vibrations | 5 gn (f= 12…500 Hz) conforming to CEI 60068-2-6 |
Tenue aux chocs mécaniques | 30 gn (durée = 11 ms) pour en contact se conformer à CEI 60068-2-6 |
Produits similaires
-
SCHNEIDER Bouton d’arrêt urgence rouge – XA2ES542
1,150 DARef: XA2ES542Gamme de produit Easy Harmony XA2 Type de produit ou équipement Coupure d’urgence complet Nom de l’appareil XA2 Matériau de la collerette Plastique Diamètre de fixation 22,5 mm Position de montage Toutes positions Montage de l’appareil Trou de fixation – (diamètre: 22 mm Entraxe de fixation = 30 x 40 mm (NEMA 12) – épaisseur: 1…5 mm Forme de la tête de l’unité de signalisation Rond Type d’unité de commande tourner pour déverrouiller Remise à zéro Tourner pour déverrouiller Profil de l’unité de commande Rouge coup de poing Ø 60 mm Couleur de la capsule Rouge Description des contacts 1 « O » Fonctionnement des contacts Standard Ouverture positive Avec (seulement NO) Durée de vie mécanique 100000 cycle Mode de raccordement Borniers à vis-étrier, = 2 x 1,5mm² Borniers à vis-étrier, = 2 x 1,5mm² Borniers à vis-étrier, = 1 x 0,5 mm² Bornes Faston, taille de connexion: 6,3 mm Couple de serrage 0,8 N.m Protection contre les courts-circuits 10 A fusible gL se conformer à CEI 60269-1 [Ui] tension assignée d’isolement 600 V se conformer à CEI 60947-5-1 [Uimp] tension assignée de tenue aux chocs 6 kV se conformer à CEI 60947-5-1 [Ie] courant assigné d’emploi 3 A à 24/48 V, AC-15, A600 0,27 A à 250 V, 60 x 30°, Q600 Durée de vie électrique 500000 cycle, AC-15, 3 A à 240 V, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-5 500000 cycle, 60 x 30°, 0,2 A à 110 V, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-5 Fiabilité électrique Classe I à 24 V Hauteur 30 mm Largeur 42 mm Profondeur 74,2 mm Poids du produit 0,058 kg Type de commande Momentané Traitement de protection TC Température ambiante de stockage -40…70 °C Température ambiante de fonctionnement -25…55 °C Catégorie de surtension Classe II conforming to CEI 536 Degré de protection IP IP66 conforming to CEI 60068-2-6 Tenue aux chocs IK IK04 Normes CEI 60947-5-1 GB 14048.1 GB 14048.5 CEI 60947-5-1 CEI 60536 Certifications du produit CCC CSA Tenue aux vibrations 10 gn (f= 40…500 Hz) conforming to CEI 60068-2-6 Tenue aux chocs mécaniques 70 gn (durée = 11 ms) pour en contact se conformer à CEI 60068-2-6
Ajouter au panierMarque -

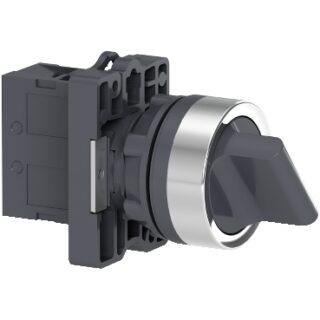

SCHNEIDER Commutateur rotatif 0-1-2 3positions 2NO – XA2ED53
