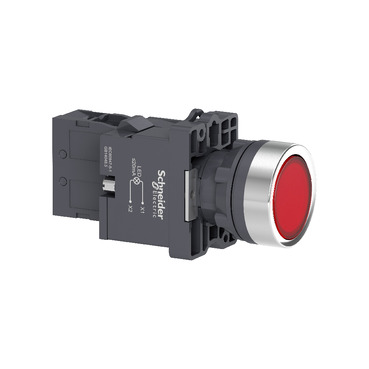

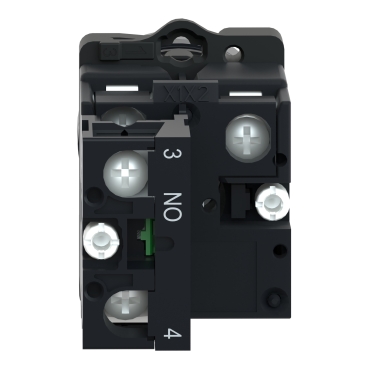

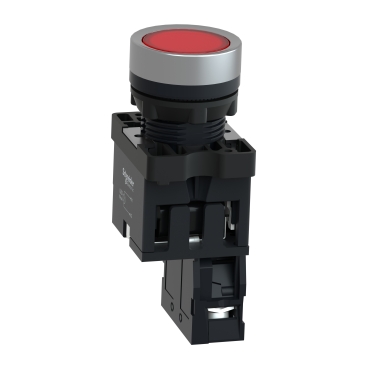

SCHNEIDER Bouton poussoir a voyant arrêt rouge 220V – XA2EW34M1
1,100 DA
Gamme de produits | Easy Harmony XA2 |
---|---|
Type de produit ou de composant | Bouton poussoir lumineux complet |
Nom abrégé de l’appareil | XA2 |
Matériau de la lunette | Plastique |
Diamètre de montage | 22,5 mm |
Vente par quantité indivisible | 1 |
Traitement protecteur | TC |
Poste de travail | N’importe quelle position |
Centre de fixation | >= 30 x 40 mm (panneau) – épaisseur : 1…5 mm |
Mode de fixation | Couple de serrage recommandé pour l’écrou de fixation : 2,2 Nm (Us +/- 10 %) |
Forme de la tête de l’unité de signalisation | Rond |
Type d’opérateur | ressort de rappel |
Profil de l’opérateur | Rougeur |
Type et composition des contacts | 1 NON |
Opération de contact | Rupture lente |
Durabilité mécanique | 1500000 cycles |
Connexions – bornes | Bornes à vis, capacité de serrage : 2 x 1,5 mm² Bornes à vis, capacité de serrage : 1 x 2,5 mm² Bornes Faston, taille de connexion : 6,3 mm Bornes à vis, capacité de serrage : 1 x 0,5 mm² |
Couple de serrage | 0,8 Nm |
Protection contre les courts-circuits | Fusible gL 10 A conforme à la norme IEC 60269-1 |
[Ith] courant thermique conventionnel à l’air libre | 10 A |
[Ui] tension d’isolement nominale | 600 V conforme à la norme IEC 60947-4-1 |
[Uimp] tension nominale de tenue aux chocs | 6 kV conforme à la norme IEC 60947-1 |
[Ie] courant nominal de fonctionnement | 0,27 A à 250 V, DC-13, Q600 3 A à 240 V, AC-15, A600 |
Durabilité électrique | 500 000 cycles, DC-13, 0,2 A à 110 V, cadence de fonctionnement < 60 cyc/mn, facteur de charge : 0,5 conforme à la norme IEC 60947-5-4 500 000 cycles, DC-13, 3 A à 230 V, cadence de fonctionnement < 60 cyc/mn, facteur de charge : 0,5 conforme à la norme IEC 60947-5-4 |
Type de signalisation | Constant |
Source de lumière | DIRIGÉ |
Culot de l’ampoule | BA 9s |
[Us] tension d’alimentation nominale | 220 V CA 50/60 Hz |
Limites de tension d’alimentation | 176…242 V CA |
Consommation actuelle | < 20 mA |
Durée de vie | 10 000 h |
Largeur | 30 mm |
Hauteur | 42 mm |
Profondeur | 79,5 mm |
Poids net | 0,064 kg |
Couleur du capuchon/opérateur ou de la lentille | Rouge |
Type d’opérateur | Ressort de rappel |
[Us] tension d’alimentation nominale | 220…230 V |
Température de l’air ambiant pour le stockage | -40…70 °C |
Température de l’air ambiant pour le fonctionnement | -25…55 °C |
Catégorie de surtension | Classe I conforme à la norme IEC 536 |
Degré de protection IP | IP65 |
Degré de protection IK | IK03 conforme à la norme IEC 60529 |
Normes | Go 14048.1 CEI 60947-1 CEI 60947-5-1 Go 14048.5 |
Certifications de produits | CCC CE |
Résistance aux vibrations | 10 gn (f= 40…500 Hz) conforme à la norme IEC 60068-2-6 |
Résistance aux chocs | 70 gn (durée = 11 ms) pour une accélération d’une demi-onde sinusoïdale conforme à la norme IEC 60068-2-27 |
Produits similaires
-
SCHNEIDER Bouton lumineux Ø22 bleu LED intégrée 220V – XA2EVM6LC
510 DARef: XA2EVM6LCGamme de produits Easy Harmony XA2 Type de produit ou de composant veilleuse monolithique Nom abrégé de l’appareil XA2 Diamètre de montage 22,5 mm Forme de la tête de l’unité de signalisation Rond Couleur du capuchon/opérateur ou de la lentille Bleu Source de lumière DIRIGÉ Culot de l’ampoule LED intégrée [Us] tension d’alimentation nominale 220…230 V CA 50/60 Hz Description des bornes ISO n°1 (X1-X2)PL Montage de l’appareil Trou de fixation 22,3 +0,4/0 conforme à la norme IEC 60947-5-1 Centre de fixation >= 30 x 40 mm (panneau de support) métal – épaisseur : 1…6 mm >= 30 x 40 mm (panneau de support) plastique – épaisseur : 2…6 mm Mode de fixation Couple de serrage recommandé pour l’écrou de fixation sous la tête : 2,2 Nm (+/- 0,2 Nm) Marquage CE CCC [Us] tension d’alimentation nominale 220…230 V Connexions – bornes Bornes à vis-étrier, <= 2 x 1,5 mm² avec embout conforme à la norme IEC 60947-1 Bornes à vis-étrier, 1 x 0,5…1 x 2,5 mm² sans embout conforme à la norme IEC 60947-1 Forme de la tête de vis Compatible croisé avec tournevis Philips n° 2 Compatible avec tournevis plat Ø 4 mm Compatible avec tournevis plat Ø 5,5 mm [Ui] tension d’isolement nominale 400 V (degré de pollution 3) conforme à la norme IEC 60947-1 [Uimp] tension nominale de tenue aux chocs 6 kV conforme à la norme IEC 60947-1 Type de signalisation Constant Limites de tension d’alimentation 0,8…1,2 V CA Consommation actuelle <= 20 mA Durée de vie 40 000 h à tension nominale et 25 °C Hauteur 29 mm Largeur 29 mm Profondeur 53 mm Poids net 0,02 kg Température de l’air ambiant pour le stockage -40…70 °C Température de l’air ambiant pour le fonctionnement -25…70 °C Catégorie de surtension Classe I conforme à la norme IEC 536 Degré de protection IP IP65 conforme à la norme IEC 60529 Degré de protection IK IK05 Normes CEI 60947-1 GB 14048.1 CEI 60947-5-1 GB 14048.5 CEI 60529 CEI 50102 Certifications de produits CE CCC Résistance aux vibrations 5 gn (f= 12…500 Hz) conforme à la norme IEC 60068-2-6 Résistance aux chocs 30 gn (durée = 11 ms) pour une accélération d’une demi-onde sinusoïdale conforme à la norme IEC 60068-2-27
Ajouter au panierMarque -

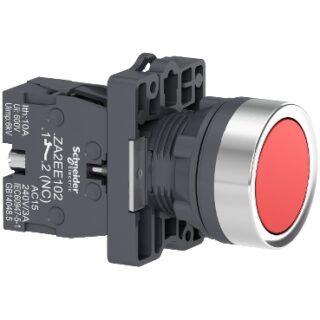

SCHNEIDER Bouton poussoir rouge 1NC – XA2EA42
540 DARef: XA2EA42Gamme de produits Easy Harmony XA2 Type de produit ou de composant Bouton poussoir complet Nom abrégé de l’appareil XA2 Matériau de la lunette Plastique Matériau du collier de fixation Plastique Diamètre de montage 22,5 mm Vente par quantité indivisible 1 Traitement protecteur TC Poste de travail N’importe quelle position Centre de fixation >= 30 x 40 mm (panneau) – épaisseur : 1…5 mm Mode de fixation Écrou de fixation : 2…2,4 Nm Forme de la tête de l’unité de signalisation Rond Type d’opérateur ressort de rappel Profil de l’opérateur Rougeur Type et composition des contacts 1 NC Opération de contact Rupture lente Ouverture positive Avec contact NF conforme à la norme IEC 60947-5-1 annexe K Durabilité mécanique 1500000 cycles Connexions – bornes Borne à vis, <= 2 x 1,5 mm² Borne à vis, <= 1 x 2,5 mm² Borne à vis, >= 1 x 0,5 mm² Bornes Faston, taille de connexion : 6,3 mm Couple de serrage 0,8 Nm Protection contre les courts-circuits Fusible gL 10 A conforme à la norme IEC 60269-1 [Ith] courant thermique conventionnel à l’air libre 10 A [Ui] tension d’isolement nominale 600 V conforme à la norme IEC 60947-1 [Uimp] tension nominale de tenue aux chocs 6 kV conforme à la norme IEC 60947-1 [Ie] courant nominal de fonctionnement 3 A à 240 V, AC-15, A600 0,27 A à 250 V, DC-13, Q600 Durabilité électrique 500 000 cycles, AC-15, 3 A à 230 V, cadence de fonctionnement < 60 cyc/mn, facteur de charge : 0,5 conforme à la norme IEC 60947-5-4 500 000 cycles, DC-13, 0,2 A à 110 V, cadence de fonctionnement < 60 cyc/mn, facteur de charge : 0,5 Fiabilité électrique Λ < 10exp(-8) à 24 V Largeur 30 mm Hauteur 42 mm Profondeur 54,7 mm Poids net 0,032 kg Couleur du capuchon/opérateur ou de la lentille Rouge Type d’opérateur Ressort de rappel Température de l’air ambiant pour le stockage -40…70 °C Température de l’air ambiant pour le fonctionnement -25…55 °C Catégorie de surtension Classe I conforme à la norme IEC 536 Degré de protection IP IP65 conforme à la norme IEC 60529 Degré de protection IK IK03 conforme à la norme IEC 60529 Normes CEI 60947-5-1 Go 14048.5 CEI 60947-1 Go 14048.1 Certifications de produits CCC CE Résistance aux vibrations 10 gn (f= 40…500 Hz) conforme à la norme IEC 60068-2-6 Résistance aux chocs 70 gn (durée = 11 ms) pour une accélération d’une demi-onde sinusoïdale conforme à la norme IEC 60068-2-27
Ajouter au panierMarque -

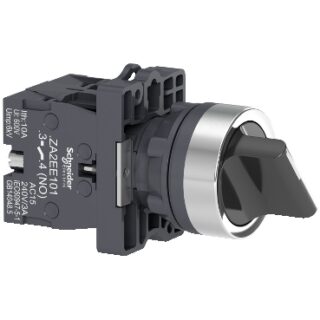

SCHNEIDER Commutateur rotatif 0-1-2 3positions 2NO – XA2ED53
