| Gamme de produits | Easy Harmony XA2 |
|---|---|

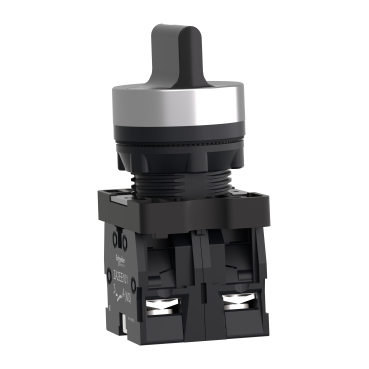

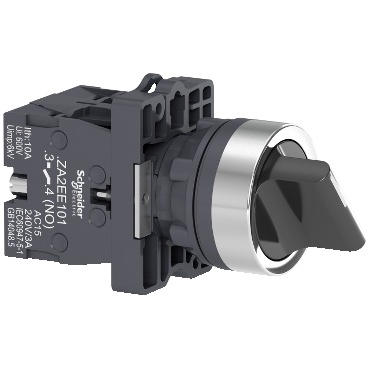

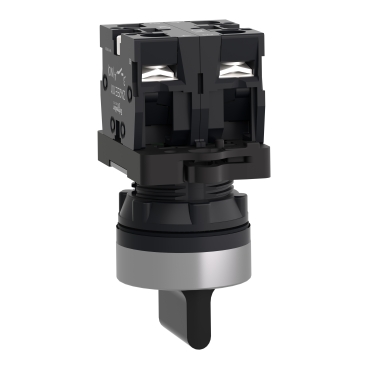

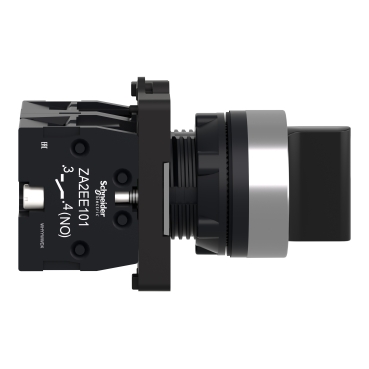

| Type de produit ou de composant | Sélecteur complet |
| Nom abrégé de l’appareil | XA2 |
| Matériau de la lunette | Plastique |
| Diamètre de montage | 22,5 mm |
| Vente par quantité indivisible | 1 |
| Centre de fixation | >= 30 x 40 mm (panneau) – épaisseur : 1…5 mm |
| Mode de fixation | Écrou de fixation : 2…2,4 Nm |
| Forme de la tête de l’unité de signalisation | Rond |
| Type d’opérateur | ressort de rappel |
| Profil de l’opérateur | Poignée standard noire |
| Informations sur la position de l’opérateur | 3 positions 45° |

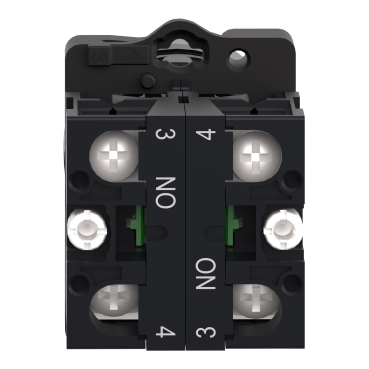

| Type et composition des contacts | 2 NON |
| Opération de contact | Rupture lente |
| Durabilité mécanique | 300 000 cycles |
| Connexions – bornes | , capacité de serrage : <= 2 x 1,5 mm² , capacité de serrage : <= 1 x 2,5 mm² , capacité de serrage : >= 1 x 0,5 mm² Cosses Faston, taille de connexion : 6,3 mm |
| Couple de serrage | 0,8 Nm |
| Protection contre les courts-circuits | Fusible 10 A type gL conforme à la norme IEC 60269-1 |
| [Ith] courant thermique conventionnel à l’air libre | 10 A (bornes à vis) |
| [Ui] tension d’isolement nominale | 600 V conforme à la norme IEC 60947-1 |
| [Uimp] tension nominale de tenue aux chocs | 6 kV conforme à la norme IEC 60947-1 |
| [Ie] courant nominal de fonctionnement | 3 A à 240 V, AC-15, A600 0,27 A à 250 V, DC-13, Q600 |
| Durabilité électrique | 500 000 cycles, AC-15, 3 A à 230 V, cadence de fonctionnement < 60 cyc/mn, facteur de charge : 0,5 conforme à la norme IEC 60947-5-4 500 000 cycles, DC-13, 0,2 A à 110 V, cadence de fonctionnement < 60 cyc/mn, facteur de charge : 0,5 conforme à la norme IEC 60947-5-4 |
| Fiabilité électrique | Λ < 10exp(-8) à 24 V |
| Largeur | 30 mm |
| Hauteur | 42 mm |
| Profondeur | 68,2 mm |
| Poids net | 0,054 kg |
| Type d’opérateur | Ressort de rappel |
| Profil de l’opérateur | Poignée standard |
| Type de tête | Standard |
| Couleur du capuchon/opérateur ou de la lentille | Noir |
| Traitement protecteur | TC |
| Température de l’air ambiant pour le stockage | -40…70 °C |
| Température de l’air ambiant pour le fonctionnement | -25…55 °C |
| Catégorie de surtension | Classe I conforme à la norme IEC 536 |
| Degré de protection IP | IP65 conforme à la norme IEC 60529 |
| Degré de protection IK | IK06 conforme à la norme IEC 60529 |
| Normes | GB 14048.1 CEI 60947-1 GB 14048.5 CEI 60947-5-1 |
| Certifications de produits | CE CCC |
| Résistance aux vibrations | 10 gn (f= 40…500 Hz) conforme à la norme IEC 60068-2-6 |
| Résistance aux chocs | 120 gn (durée = 11 ms) pour une accélération d’une demi-onde sinusoïdale conforme à la norme IEC 60068-2-27 |
Produits similaires
-
SCHNEIDER Bouton poussoir a voyant arrêt rouge 220V – XA2EW34M1
1,100 DARef: XA2EW34M1En Stock
Gamme de produits Easy Harmony XA2 Type de produit ou de composant Bouton poussoir lumineux complet Nom abrégé de l’appareil XA2 Matériau de la lunette Plastique Diamètre de montage 22,5 mm Vente par quantité indivisible 1 Traitement protecteur TC Poste de travail N’importe quelle position Centre de fixation >= 30 x 40 mm (panneau) – épaisseur : 1…5 mm Mode de fixation Couple de serrage recommandé pour l’écrou de fixation : 2,2 Nm (Us +/- 10 %) Forme de la tête de l’unité de signalisation Rond Type d’opérateur ressort de rappel Profil de l’opérateur Rougeur Type et composition des contacts 1 NON Opération de contact Rupture lente Durabilité mécanique 1500000 cycles Connexions – bornes Bornes à vis, capacité de serrage : 2 x 1,5 mm² Bornes à vis, capacité de serrage : 1 x 2,5 mm² Bornes Faston, taille de connexion : 6,3 mm Bornes à vis, capacité de serrage : 1 x 0,5 mm² Couple de serrage 0,8 Nm Protection contre les courts-circuits Fusible gL 10 A conforme à la norme IEC 60269-1 [Ith] courant thermique conventionnel à l’air libre 10 A [Ui] tension d’isolement nominale 600 V conforme à la norme IEC 60947-4-1 [Uimp] tension nominale de tenue aux chocs 6 kV conforme à la norme IEC 60947-1 [Ie] courant nominal de fonctionnement 0,27 A à 250 V, DC-13, Q600 3 A à 240 V, AC-15, A600 Durabilité électrique 500 000 cycles, DC-13, 0,2 A à 110 V, cadence de fonctionnement < 60 cyc/mn, facteur de charge : 0,5 conforme à la norme IEC 60947-5-4 500 000 cycles, DC-13, 3 A à 230 V, cadence de fonctionnement < 60 cyc/mn, facteur de charge : 0,5 conforme à la norme IEC 60947-5-4 Type de signalisation Constant Source de lumière DIRIGÉ Culot de l’ampoule BA 9s [Us] tension d’alimentation nominale 220 V CA 50/60 Hz Limites de tension d’alimentation 176…242 V CA Consommation actuelle < 20 mA Durée de vie 10 000 h Largeur 30 mm Hauteur 42 mm Profondeur 79,5 mm Poids net 0,064 kg Couleur du capuchon/opérateur ou de la lentille Rouge Type d’opérateur Ressort de rappel [Us] tension d’alimentation nominale 220…230 V Température de l’air ambiant pour le stockage -40…70 °C Température de l’air ambiant pour le fonctionnement -25…55 °C Catégorie de surtension Classe I conforme à la norme IEC 536 Degré de protection IP IP65 Degré de protection IK IK03 conforme à la norme IEC 60529 Normes Go 14048.1 CEI 60947-1 CEI 60947-5-1 Go 14048.5 Certifications de produits CCC CE Résistance aux vibrations 10 gn (f= 40…500 Hz) conforme à la norme IEC 60068-2-6 Résistance aux chocs 70 gn (durée = 11 ms) pour une accélération d’une demi-onde sinusoïdale conforme à la norme IEC 60068-2-27
Ajouter au panierMarque -
SCHNEIDER Bloc de contacte 1NC – ZA2EE102
300 DARef: ZA2EE102En StockGamme de produits Easy Harmony XA2 Type de produit ou de composant Bloc de contact Nom abrégé de l’appareil ZA2E Opération de contact Rupture lente Type de bloc de contact Célibataire Utilisation des contacts Contacts standards Ouverture positive Sans Durabilité mécanique 1500000 cycles Connexions – bornes , <= 2 x 1,5 mm² conforme à la norme IEC 60947-1 , <= 1 x 2,5 mm² conforme à la norme IEC 60947-1 , >= 1 x 0,5 mm² conforme à la norme IEC 60947-1 Cosses Faston, taille de connexion : 6,3 mm conforme à la norme IEC 60947-1 Couple de serrage 0,8 Nm Matériel de contact Alliage d’argent (Ag/Ni) Protection contre les courts-circuits Fusible 10 A type gL conforme à la norme IEC 60269-1 [Ith] courant thermique conventionnel à l’air libre 10 A conforme à la norme IEC 60947-5-1 [Ui] tension d’isolement nominale 600 V (degré de pollution 3) conforme à la norme IEC 60947-1 [Uimp] tension nominale de tenue aux chocs 6 kV conforme à la norme IEC 60947-1 [Ie] courant nominal de fonctionnement 2 A à 230 V, AC-15, A600 conforme à la norme IEC 60947-5-1 0,2 A à 110 V, DC-13, Q600 conforme à la norme IEC 60947-5-1 Durabilité électrique 500 000 cycles, AC-15, 2 A à 230 V, cadence de fonctionnement < 60 cyc/mn, facteur de charge : 0,5 conformément à la norme IEC 60947-5-1 500 000 cycles, DC-13, 0,2 A à 110 V, cadence de fonctionnement < 60 cyc/mn, facteur de charge : 0,5 conformément à la norme IEC 60947-5-1 Type et composition des contacts 1 NC Traitement protecteur TC Degré de protection IP IP20 conforme à la norme IEC 60529 Normes CEI 60947-1 CEI 60529 CEI 60947-5-4 CEI 60947-5-1 Certifications de produits CCC CE Température de l’air ambiant pour le stockage -40…70 °C Température de l’air ambiant pour le fonctionnement -25…55 °C
Ajouter au panierMarque -

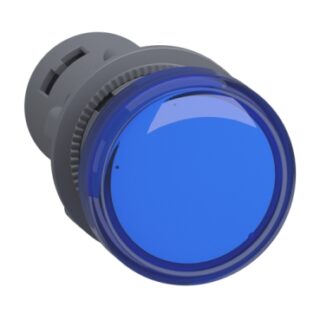

SCHNEIDER Bouton lumineux Ø22 bleu LED intégrée 220V – XA2EVM6LC
510 DARef: XA2EVM6LCEn StockGamme de produits Easy Harmony XA2 Type de produit ou de composant veilleuse monolithique Nom abrégé de l’appareil XA2 Diamètre de montage 22,5 mm Forme de la tête de l’unité de signalisation Rond Couleur du capuchon/opérateur ou de la lentille Bleu Source de lumière DIRIGÉ Culot de l’ampoule LED intégrée [Us] tension d’alimentation nominale 220…230 V CA 50/60 Hz Description des bornes ISO n°1 (X1-X2)PL Montage de l’appareil Trou de fixation 22,3 +0,4/0 conforme à la norme IEC 60947-5-1 Centre de fixation >= 30 x 40 mm (panneau de support) métal – épaisseur : 1…6 mm >= 30 x 40 mm (panneau de support) plastique – épaisseur : 2…6 mm Mode de fixation Couple de serrage recommandé pour l’écrou de fixation sous la tête : 2,2 Nm (+/- 0,2 Nm) Marquage CE CCC [Us] tension d’alimentation nominale 220…230 V Connexions – bornes Bornes à vis-étrier, <= 2 x 1,5 mm² avec embout conforme à la norme IEC 60947-1 Bornes à vis-étrier, 1 x 0,5…1 x 2,5 mm² sans embout conforme à la norme IEC 60947-1 Forme de la tête de vis Compatible croisé avec tournevis Philips n° 2 Compatible avec tournevis plat Ø 4 mm Compatible avec tournevis plat Ø 5,5 mm [Ui] tension d’isolement nominale 400 V (degré de pollution 3) conforme à la norme IEC 60947-1 [Uimp] tension nominale de tenue aux chocs 6 kV conforme à la norme IEC 60947-1 Type de signalisation Constant Limites de tension d’alimentation 0,8…1,2 V CA Consommation actuelle <= 20 mA Durée de vie 40 000 h à tension nominale et 25 °C Hauteur 29 mm Largeur 29 mm Profondeur 53 mm Poids net 0,02 kg Température de l’air ambiant pour le stockage -40…70 °C Température de l’air ambiant pour le fonctionnement -25…70 °C Catégorie de surtension Classe I conforme à la norme IEC 536 Degré de protection IP IP65 conforme à la norme IEC 60529 Degré de protection IK IK05 Normes CEI 60947-1 GB 14048.1 CEI 60947-5-1 GB 14048.5 CEI 60529 CEI 50102 Certifications de produits CE CCC Résistance aux vibrations 5 gn (f= 12…500 Hz) conforme à la norme IEC 60068-2-6 Résistance aux chocs 30 gn (durée = 11 ms) pour une accélération d’une demi-onde sinusoïdale conforme à la norme IEC 60068-2-27
Ajouter au panierMarque -

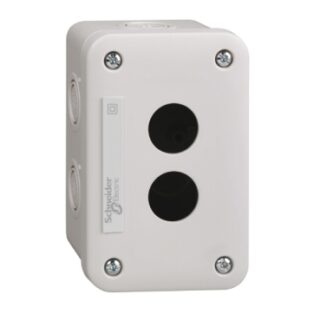

SCHNEIDER Boite vide deux trous – XALE2
